托輥鋼管切管機Ⅱ型（數控型）
1、托輥鋼管切管機Ⅱ型（數控型）產品用途及適用范圍：
托輥鋼管切管機Ⅱ型（數控型）是自動切管機，對圓形鋼管進行自動送料、夾緊、切斷加工。加工表面質量好，精度高，適合對中等厚度規格的圓形管材，大批量連續生產。本機床采用的液壓夾緊裝置和PLC控制的數控送料機構，時間電路控制，自動切割進刀，自動快速退刀。重復定位精度高，采用工件靜止，刀旋加工，可大大提高切削加工的速度。機床美觀大方，剛性好，操作方便，易于維修，防護 ，制造工藝 ，采用刀架轉動，工件靜止(只作直線的送料運動)的結構，主軸采用空心結構，內部裝有靜止的接料筒，工件可以直接通過主軸，刀具用螺釘緊固在刀架上，根據不同管徑，配有二個刀架，精度穩定?？梢愿鶕?jù)需要，選用白鋼刀或硬質合金刀具切削。
2、托輥鋼管切管機Ⅱ型（數控型）技術參數：
|
項目 |
參數 |
|
工作方式 |
工件靜止，刀具旋轉 |
|
切管范圍 |
Ф89-159mm |
|
切管厚度 |
2mm-10mm |
|
主電機功率 |
4.0Kw |
|
主軸轉速 |
無級調速 |
|
夾緊方式 |
自定心、液壓夾緊 |
|
送料方式 |
步進電機，滾珠絲杠 |
|
送料長度 |
一次性20-1200毫米 |
|
刀具材料 |
白鋼刀、硬質合金刀 |
|
進刀量 |
0.09/r |
|
切斷速度 |
以Ф108*2.5為例20-35秒切斷 |
|
機床外形尺寸 |
2380×980×1460 |

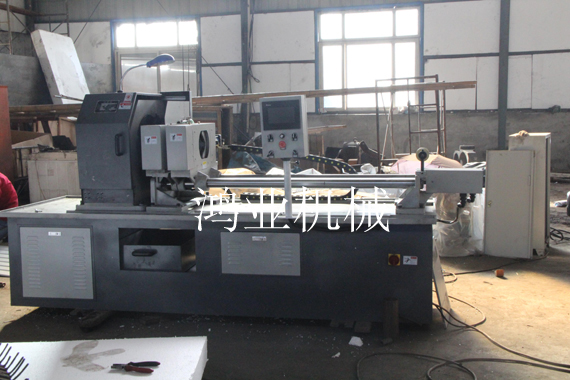

托輥鋼管切管機Ⅱ型（數控型）產品展示圖：
