托輥鋼管雙端自動車孔機床I型
1.托輥鋼管雙端自動車孔機床I型產品用途及適用范圍：
托輥鋼管雙端自動車孔機床I型是為加工帶式輸送機托輥鋼管兩端止口而設計的自動化專用機床。適用于國內外生產的各種類型(鑄鐵或沖壓軸承座)的托輥。
托輥鋼管雙端自動車孔機床I型采用機械快速夾緊裝置，夾緊 ;夾緊力調整簡單方便。刀具進給有液壓驅動，可無極調速;左右兩個進給油缸采用液壓同步回路，可同時進刀，同時退刀。徑向進刀采用手動，可根據加工要求 調整。并設有液壓自動讓刀機構，當?shù)毒哌M(jìn)給到預定位置時自動讓刀，避免劃傷已加工表面。電器控制方面采用以進口可編程控制器(PLC)為核心的控制系統。該設備適用范圍廣， 性強，工作效率高， 別適用于批量托輥的加工生產。
2.托輥鋼管雙端自動車孔機床I型技術參數：
|
項目 |
參數 |
|
機床主軸中心高 |
900mm |
|
加工鋼管外徑 |
Ф89-159mm |
|
加工鋼管長度 |
200-2200mm |
|
加工兩端止口深度 |
0-70mm |
|
滑座移動速度 |
2m/min |
|
主軸轉速 |
350、500r/min |
|
進給速度 |
液壓無級調速 |
|
切削深度 |
0-3mm |
|
刀架徑向進給刻度值每格 |
0.05mm |
|
刀架徑向讓刀重復定位精度 |
0.05mm |
|
主傳動電機 |
7.5kw 1450r/min |
|
工件卡緊電機 |
4kw 1450r/min |
|
液壓系統工作壓力 |
2.5-4Mpa |
|
流量 |
0-25L/min |
|
設備外形尺寸 |
5334×1120×1200mm |

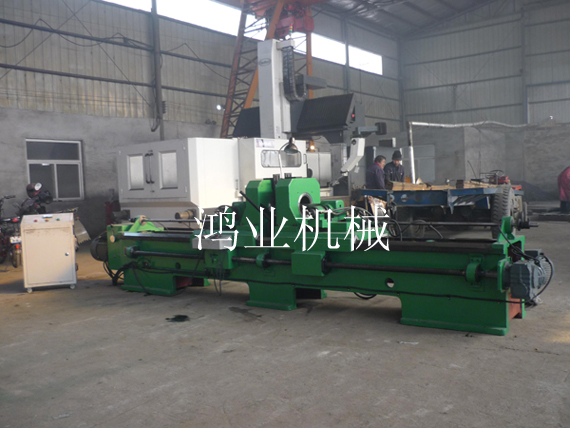

托輥鋼管雙端自動車孔機床I型產品展示圖：
