旋風系列多級真空發生器，產品系列齊全，包括微型的XFK系列（流量從17 L/min到51 L/min）、XFD系列（流量從70 L/min到210 L/min）；大型的XFG系列（流量從356 L/min到2850 L/min）、XFP1503系列（流量從1663.6 L/min到6654 L/min）；更大型的XFH系列（流量從4.27 m3/min到10.6 m3/min）、超大型的XFI系列（流量從14.2 m3/min到426 m3/min）等，最高真空度都可達-0.090MPa。

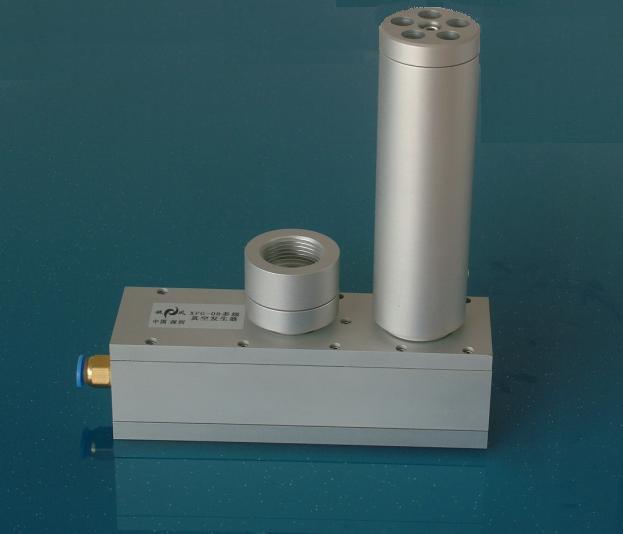

XFG系列旋風高性能大型多級真空發生器，采用三級噴射，省氣、引射流量大、真空度高，真空引射流量在356 L/min~2850 NL/min，其尺寸僅為60x200x（40~75）mm，是同類真空發生器中的佼佼者。
XFG系列產品規格：
真空引射流量（Nl/min）表（在壓縮空氣壓力為0.55MPa下） 真空度單位0.1MPa
|
真空度 型號 |
0.0 |
-0.05 |
-0.1 |
-0.2 |
-0.3 |
-0.5 |
-0.7 |
-0.86 |
|
XFG-05 |
356.0 |
241.6 |
168.4 |
93.3 |
47.8 |
31.9 |
15.5 |
4.0 |
|
XFG-08 |
569.6 |
386.6 |
269.4 |
149.3 |
76.5 |
51.0 |
24.8 |
6.4 |
|
XFG-15 |
1068.0 |
725.0 |
505.0 |
280.0 |
143.0 |
96.0 |
46.5 |
12.0 |
|
XFG-20 |
1424.0 |
966.4 |
673.6 |
373.2 |
191.2 |
127.6 |
62.0 |
16.0 |
|
XFG-25 |
1780.0 |
1208.0 |
841.8 |
466.6 |
238.6 |
159.8 |
77.5 |
20.0 |
|
XFG-30 |
2136.0 |
1449.6 |
1010.4 |
559.8 |
286.8 |
191.4 |
93.0 |
24.0 |
|
XFG-35 |
2492.0 |
1691.2 |
1178.8 |
653.1 |
334.6 |
223.3 |
108.5 |
28.0 |
|
XFG-40 |
2848.0 |
1932.8 |
1347.2 |
746.4 |
382.4 |
255.2 |
124.0 |
32.0 |
XFG系列真空發生器在不同輸入氣體壓力下獲得的真空度
|
輸入氣體壓力（0.1MPa） |
0 |
1 |
2 |
3 |
4 |
4.5 |
5 |
5.2 |
5.5 |
|
獲得的真空度（0.1MPa） |
0 |
-0.18 |
-0.30 |
-0.58 |
-0.84 |
-0.92 |
-0.91 |
-0.908 |
-0.904 |
XFG系列真空發生器在不同輸入氣體壓力下的耗氣量（Nl/min）
|
輸入氣體壓力（0.1MPa） |
1.0 |
2.0 |
3.0 |
4.0 |
4.8 |
5.0 |
|
XFG-05 |
54.7 |
82.1 |
109.4 |
136.8 |
158.8 |
164.2 |
|
XFG-08 |
87.5 |
131.4 |
175.0 |
218.9 |
254.1 |
262.7 |
|
XFG-15 |
164.1 |
246.3 |
328.2 |
410.4 |
476.4 |
492.6 |
|
XFG-20 |
218.8 |
328.4 |
437.6 |
547.2 |
635.2 |
656.8 |
|
XFG-25 |
273.5 |
410.5 |
547.0 |
684.0 |
794.0 |
821.0 |
|
XFG-30 |
328.2 |
492.6 |
656.4 |
820.8 |
952.8 |
985.2 |
|
XFG-35 |
382.9 |
574.7 |
765.8 |
957.6 |
1111.6 |
1149.4 |
|
XFG-40 |
437.6 |
656.8 |
875.2 |
1094.4 |
1270.4 |
1313.6 |
其它說明
請注意表中對壓縮空氣進氣管內徑的要求。從氣源到真空發生器的壓縮空氣通道中，不得有內徑小于表中規定進氣管內徑的截面，否則會影響產品性能。
|
型 號 |
XFG-05 |
XFG-08 |
XFG-15 |
XFG-20 |
XFG-25 |
XFG-30 |
XFG-35 |
XFG-40 |
|
尺寸L （mm） |
5 |
8 |
15 |
20 |
25 |
30 |
35 |
40 |
|
進氣管內徑（mm） |
6 |
8 |
8 |
10 |
10 |
10 |
12 |
12 |
安裝尺寸：
注意事項：
1. 請確保您的空壓機能在給定的壓力下提供足夠的空氣流量；為確保真空發生器性能，請確保您的空壓機工作壓力設定在0.5MPa以上；
2. 請確保氣源到真空發生器的壓縮空氣通道中，不得有內徑小于表中所需進氣管內徑的截面；特別注意以下元器件是否具有足夠的流通能力：
a) 閥門：要求閥門中心球頭中間的圓孔直徑大于表中所需進氣管內徑；
b) 快速接頭：快速接頭本體的最小通孔直徑大于表中所需進氣管內徑；
c) 水隔組件：確保水隔組件的通氣能力滿足要求，即真空發生器工作時，水隔組件上壓力表的讀數降低量小于0.15MPa；
3. XFG系列多級真空發生器的排氣口可接半米左右的軟管，以將噪音減到最小。
4. 要盡量保證壓縮空氣清潔、干燥。
a) 壓縮空氣中的污物可能堵塞噴射通道，遇到這種情況，允許向壓縮空氣進口通入清潔的水進行沖洗；
b) 壓縮空氣中的水分會影響真空發生器的性能，特別是在冬季，這些水分結冰后會堵塞噴射通道。用于產生真空的超音速氣流同樣可以產生低溫。遇到這種情況，允許向壓縮空氣進口通入清潔的熱水進行解凍。
廠家直銷，保修1年，終生維護。
